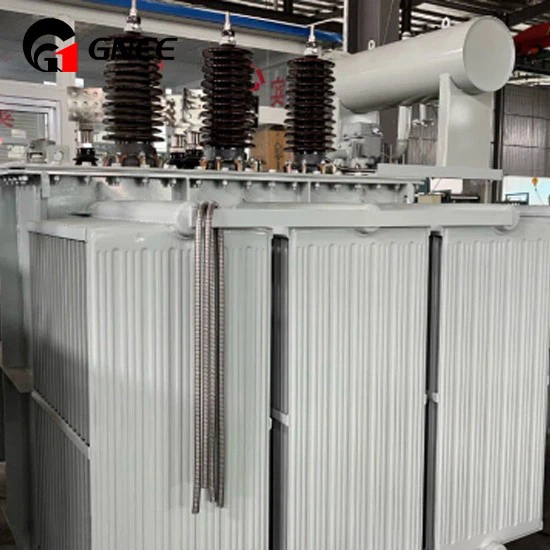

Een olie-ondergedompelde transformator, ook wel olie-gevulde transformator genoemd, is een soort spanningstransformatie-apparaat dat gebruikmaakt van de olie-koelmethode om de transformatortemperatuur te verlagen. In tegenstelling tot de droge transformator, is de behuizing van de olie-ondergedompelde transformator geïnstalleerd in de gelaste stalen olietank gevuld met isolatieolie. Wanneer eenOlie-ondergedompelde transformatorin werking wordt de warmte van de spoel en ijzerkern eerst omgezet in de isolatieolie en vervolgens in het koelmedium. En volgens de capaciteitsgroottes kan het worden verdeeld in een ondergedompelde natuurlijke koeltransformator en een ondergedompelde geforceerde luchtkoeltransformator.
Enkelfasige olie-ondergedompelde transformator
Beschrijving van de olie-ondergedompelde transformator
|
Modelnr. |
S13 20kv |
|
Wikkeltype |
Twee-wikkelingstransformator |
|
Gebruik |
Vermogenstransformator, distributietransformator |
|
Vorm van de kern |
U |
|
Beoordeelde capaciteit |
Op maat gemaakt |
|
Beoordeeld met L.V. |
0.4kv of op maat gemaakt |
|
Nominale frequentie |
50/60Hz |
|
Referentiestandaarden |
IEC60076 |
|
Transportpakket |
Houten kistverpakkingen, houten pallet |
|
Koelmethode |
Transformator van het type oliebad |
|
Certificering |
ISO9001, ISO9001-2015, CE, CMa, CNAS, ILAC-MRA |
|
Frequentiekarakteristieken |
Lage frequentie |
|
Beoordeeld als H.V. |
30kv of op maat gemaakt |
|
Wikkelen |
Koper/Aluminium |
|
Verbindingsgroep |
Dyn11 zei: |
|
Isolatieniveau |
volgens IEC-norm |
|
Specificatie |
300 kg |
|
Oorsprong |
China |
|
Productiecapaciteit |
3000 eenheden/jaar |
Volgens de huidige internationale standaard GB/T6451-1999 "Technische parameters en vereisten voor driefasige olie-ondergedompelde vermogenstransformatoren" wordt het gemiddelde nullastverlies van de S13-MRL-serie met 50% verminderd en wordt het gemiddelde belastingverlies met 30% verminderd voor capaciteiten tussen 30 en 1600 kVA. Voor de S11-MRI-serie wordt het gemiddelde nullastverlies met 30% verminderd en wordt het gemiddelde belastingverlies met 25% verminderd.
Lage nullaststroom
door de uitstekende kwaliteit van het rolkernmateriaal en de wikkelverwerkingseigenschappen wordt de nullaststroom aanzienlijk verminderd. Volgens de huidige nationale norm GB/T6451-1999 wordt de gemiddelde nullaststroom van de S13-MRL-serie met 75% verminderd en wordt de gemiddelde nullaststroom van de S11-MRL-serie ook met 75% verminderd.
Laag bedrijfsgeluid
Volgens de JB/T10088-1999 geluidsnormen wordt het geluid van de S13-MRL en S11-MRL series met ongeveer 79 dB gereduceerd.
Sterke weerstand tegen kortsluiting
Het transformatorlichaam heeft een algehele driezijdige prismavorm en schroefbouten zijn rond de vier zijden en in het midden geplaatst. De bovenste en onderste ijzeren rails zijn geïsoleerd en gelamineerd met houten blokken, die effectief weerstand bieden aan de axiale en radiale mechanische spanningen tijdens plotselinge storingen of kortsluitingen.
Olietype transformatoren
Toepassingsgebieden
onze gNEE-fabriek
Verpakking en verzending
test creatie
klantbezoek case
GNEE-teams
Wij hebben een sterk R&D-team met meer dan 16 jaar ervaring in het ontwerpen van transformatoren. Zij zijn bekend met veel internationale transformatornormen, zoals IEC, IEEE/ANSI, CSA, enz. en beschikken over instrumenten met meer dan 16 jaar ervaring. Uitstekende en stabiele kwaliteit met de beste prijs-kwaliteitverhouding. Verschillende betalingstermijnen beschikbaar.
